文丘里原理

工作原理

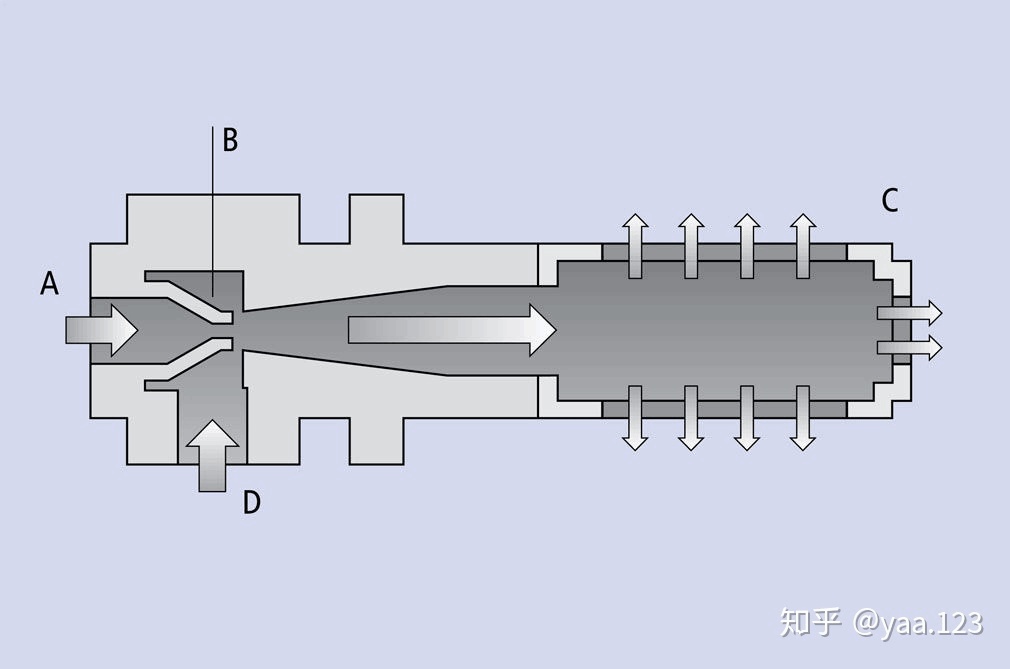

气动真空发生器的工作原理基于文丘里原理压缩空气被送入真空发生器(A)中由于动力喷嘴（文丘里喷嘴[B]）的截面减小，故压缩空气流速加快。动压增大，而空气静汽油驱动排烟机压同时减小。一旦压缩空气通过动力喷嘴，流速加快的空气就会膨胀，并产生真空。空气通过真空接口(D)被“吸入”真空发生器内压缩空气通过消音器(C)与“吸入”的空气一同从真空发生器内排出。

优点

按文丘里原理工汽油驱动排烟机作的真空发生器尤其适合非常高的加速度环境可单独控制真空吸具为集中式和分散式真空发生系统设计不同类型的真空发生器取决于具体应用具有适合不同工件和应用的各种功率等级

应用

可通用于各真空系统中

伯努利原理

工作原汽油驱动排烟机理

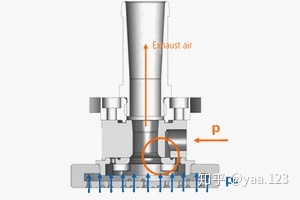

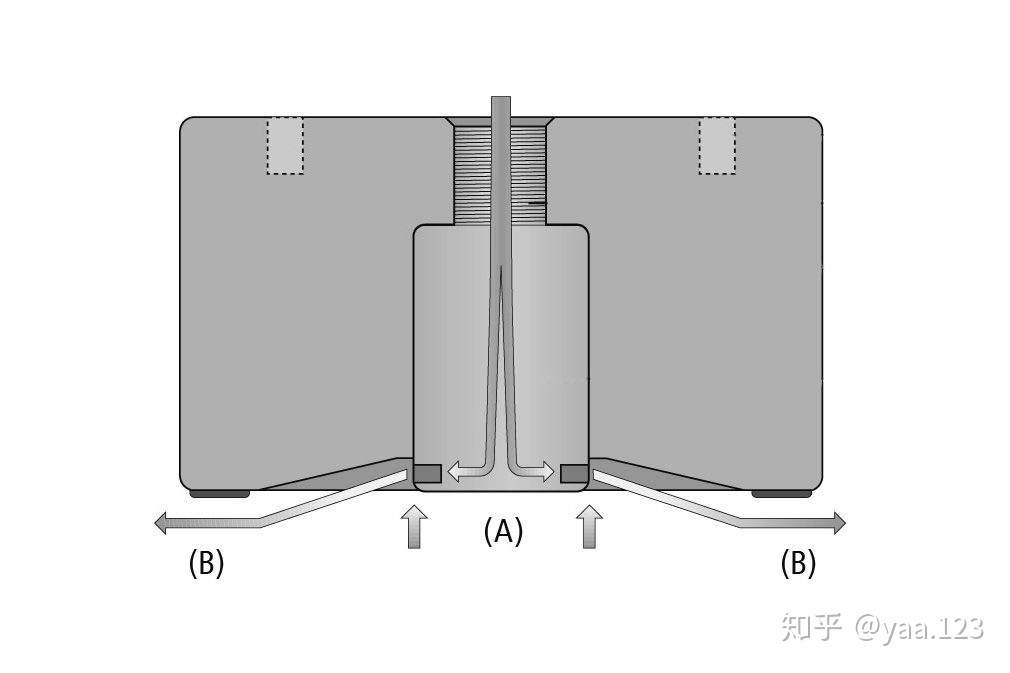

利用集成真空发生器，实现气动操作压缩空气从吸盘内的各个孔排出来，且在此排放过程中流速显著加快。由于速度加快，静压下降并产生真空(A)（“伯努利方程”）。流速加快的空气从侧面(B)排出；悬浮式真空吸盘汽油驱动排烟机和工件之间产生了一个“气垫”。通过高流速补偿泄漏，这表示甚至可搬运和分离多孔工件。在伯努利(Bernoulli)效应下，几乎不接触即可实现工件搬运目的。悬浮式真空吸盘工作方式基于伯努利原理。

优点

在伯努汽油驱动排烟机利(Bernoulli)效应下，几乎不接触即可实现薄型敏感工件轻缓搬运安全分离薄型和多孔工件

应用

搬运非常薄、高度敏感或渗透性极强的工件

康恩达原理

工作原理

利用集成真空发生器，实现气动操作根据康恩达(Co汽油驱动排烟机anda)原理，压缩空气通过环状间隙导入，这种间隙加快了压缩空气的流速。流速提高产生了“康恩达效应”(Coanda effect)，排出的空气随着凸出的物体表面流动。沿表面流动的空气随即在周围空气中产汽油驱动排烟机生吸力（“夹带作用”）。

优点

在康恩达效应下，吸附速率高，空气消耗量少（工作压力仅需为1-5bar）。接触面积大，真空开口狭小，防止工件被吸住或损坏。也可部分固定吸附区域
