JECTAIR 6-HP文丘里风机

JECTAIR 6-HP文丘里风机

品牌：JECTAIR

类型：金属钢质文丘里风机

型号：6-HP

颜色：黄颜色

产品描述：【萨沃纳工业】提供JECTAIR 6-HP文丘里风机,进口消防排烟机耐高温金属钢质文丘里风机,黄颜色气动文丘里鼓风机.陈先生13372125666

名称：JECTAIR 6-HP文丘里风机

品牌：JECTAIR

类型：金属钢质文丘里风机

型号：6-HP

颜色：黄颜色

产品描述：【敦进口消防排烟机品工业】提供JECTAIR 6-HP文丘里风机,耐高温金属钢质文丘里风机,黄颜色气动文丘里鼓风机.陈先生13372125666 简介：

JECTAIR 6-HP文丘里风机，具有质量轻、耐高温等特点。JEC进口消防排烟机TAIR 6-HP是“高性能，高效率之鼓风文丘里风机”的代表作，JECTAIR 6-HP在工业界被公认效能较优良的鼓风文丘里风机, 与旧式文丘里风机相比较，新式文丘里鼓风机能达到40:1的空气流量转换进口消防排烟机，并减少26%压缩空气的消耗。

特色：

•压力100psig的风量8274m³/hr；

•进/出气额定比可达40:1；

•喷嘴与外壳一体成型；

•高静电压性能；

•提供钢质，铝质或防撞聚合材质多款扩散管(Horn进口消防排烟机et HP型)；

•钢制扩散管以黄色环基氧粉及传导材料包覆，可排除静电；

•无可卸式组件，免维修；

•所有型号配备静电接地线及弹簧夹；

•可在扩散管末端接伸缩风管(亦可选用风管入口拼合器)；

•可选用三角架

操作进口消防排烟机原理：

压缩空气或蒸气透过单一入口接合装置 进入JECTAIR鼓风机。由喷嘴喷出的气体或蒸气，形成文丘里原理，吸引周围空气经由入口进入JECTAIR,空气便透过管状扩散管以高速率的方式被排放出来。

注意：进口消防排烟机操作效能依赖压缩空气之流量及压力。

型号对比： 风量变化：

入口风压

送风量cfm(m3/hr)

空气消耗量cfm(m3/hr)

进/出气额定比

60psig（4.2kg/cm2）

98/167进口消防排烟机

80psig（5.6kg/cm2）

4,500/7,645

126/214

100psig（7kg/cm2）

4,870/8,274

153/260

密封静压：

型号

入口风压

60 psig（进口消防排烟机4.2kg/cm2）

80 psig（5.6kg/cm2）

l00psig（7kg/cm2）

6-HP

4.3" / 109mm

5.2” / 132mm

6.7" / 170mm

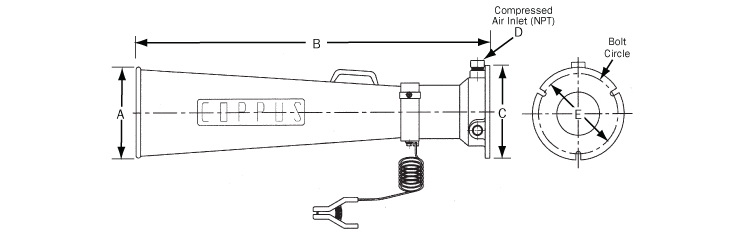

结构图：

型号

A inch/mm

B进口消防排烟机 inch/mm

C inch/mm

D inch/mm

固定缝

WT lbs/kg

E inch/mm

No.

宽度 inch/mm

6-HP

12.0/305

44.2/1,123

11.5/292

1/25

10.8/2进口消防排烟机74

3

0.4/10

21/9.5

噪声：

最大工作压力 150进口消防排烟机 psig (10.5 kg/cm2)

Maximum operating pressure 150 psig (10.5 kg/cm2)
