JECTAIR 3-HP Hornet文丘里风机

JECTAIR 3-HP Hornet文丘里风机

品牌：JECTAIR

类型：聚乙烯文丘里风机

型号：3-HP Hornet

颜色：黑色

产品描述：【萨沃纳工业】供防爆排烟机应JECTAIR 3-HP Hornet文丘里风机,耐腐蚀塑料文丘里风机,黑色气动文丘里鼓风机.陈先生13372125666

名称：JECTAIR 3-HP Hornet文丘里风机

品牌：JECTAIR

类型防爆排烟机：聚乙烯文丘里风机

型号：3-HP Hornet

颜色：黑色

产品描述：【萨沃纳工业】供应JECTAIR 3-HP Hornet文丘里风机,耐腐蚀塑料文丘里风机,黑色气动文丘里鼓风机.陈先生133721239防爆排烟机99 简介：

JECTAIR 3-HP Hornet文丘里风机，具有质量轻、耐撞击、传导型聚合材料、扩散管坚固不易损坏等特点。JECTAIR 3-HP Hornet为聚合材质可安全排除静电；扩散管为低密度防爆排烟机的聚乙烯材质，UL等级为94-V2, 操作温度可达93"C。是“高性能，高效率之鼓风文丘里风机”的代表作，JECTAIR 3-HP Hornet 在工业界被公认效能较优良的鼓风文丘里风机, 与旧式文丘防爆排烟机里风机相比较，新式文丘里鼓风机能达到40:1的空气流量转换，并减少26%压缩空气的消耗。

特色：

•压力100psig的风量3160m³/hr；

•进/出气额定比可达40:1；

•喷嘴与外壳一体成型；

•高静电防爆排烟机压性能；

•提供钢质，铝质或防撞聚合材质多款扩散管(Hornet HP型)；

•钢制扩散管以黄色环基氧粉及传导材料包覆，可排除静电；

•无可卸式组件，免维修；

•所有型号配备静电接地线及弹簧夹；

•可在扩散管末防爆排烟机端接伸缩风管(亦可选用风管入口拼合器)；

•可选用三角架

操作原理：

压缩空气或蒸气透过单一入口接合装置 进入JECTAIR鼓风机。由喷嘴喷出的气体或蒸气，形成文丘里原理，吸引周围空气经由入口进入JECTA防爆排烟机IR,空气便透过管状扩散管以高速率的方式被排放出来。

注意：操作效能依赖压缩空气之流量及压力。

型号对比： 风量变化：

入口风压

送风量cfm(m3/hr)

空气消耗量cfm(m3/hr)

进/出气额定比

60psi防爆排烟机g（4.2kg/cm2）

1,520/2,595

47/80

80psig（5.6kg/cm2）

1,700/2,888

61/104

100psig（7kg/cm2）

1,860/3,160

72/防爆排烟机122

密封静压：

型号

入口风压

60 psig（4.2kg/cm2）

80 psig（5.6kg/cm2）

l00psig（7kg/cm2）

3-HP

5.8〃 / 147mm

7.5" / 191mm

8.防爆排烟机9" / 224mm

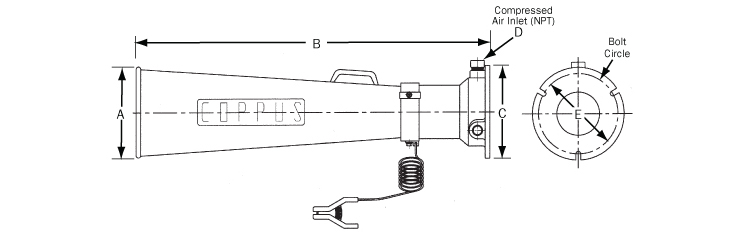

结构图：

型号

A inch/mm

B inch/mm

C inch/mm

D inch/mm

固定缝

WT lbs/kg

E inch/mm

No.

宽度 inch/mm

3-HP

7.3/185

33.防爆排烟机0/838

7.5/190

1/2/13

6.5/165

3

0.4/10

9/4.1

噪声：

最大工作压力 150 psig (10.5 kg/cm2)

Maximum operating pressure 150 psig (10.5 kg/cm2)
